Description

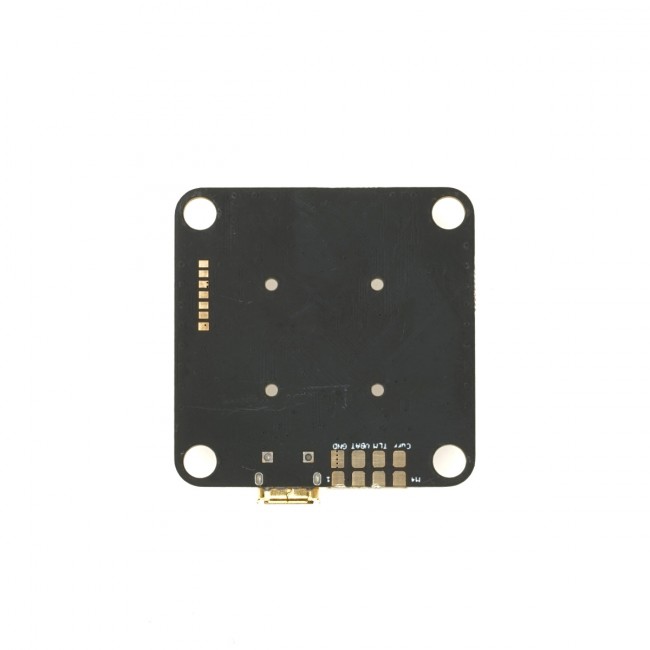

Contrôleur de vol original AIO Betaflight OSD 5V BEC d’Airbot F7 pour le drone de RC
Specificaiton:
Nom de marque: Airbot
Nom d’article: Contrôleur de vol F7 AIO OSD BEC
MCU: STM32F722
Tension d’entrée: 3-6S Lipo
– Betaflight OSD
– BEC: 5V @ 2A
Taille: 36x36mm
Trou de montage: 30.5×30.5mm
Fonctionnalités:
• STM32 MCU F722, exécute le micrologiciel Betaflight
• Gyroscope ICM sur bus SPI
• Trous de montage 30,5 * 30,5 mm
• Prise en charge du plugin direct Lipo (3-6S)
• Prise en charge de la sortie 5V 2A BEC (Buck)
• STM32 contrôle la puce OSD sur SPI en mode DMA (OSD Betaflight)
• Plus d’UART (6xUART)
• Prend en charge la fonction de contrôle de la caméra
• Prend en charge ext. Boîte gyro
• Flash embarqué de 128 Mo (16 Mo) pour balckbox
Configuration des ressources:
| Une fonction | Tampon à souder Sérigraphie |
Ressources | Broche MCU | Remarques |
| SBUS | SB | RX 1 | PA10 | |
| DSM2 | TX1 | TX 1 | PA9 | CLI: serialrx_halfduplex défini sur ON |
| Smart Audio VTX | S / A | TX 5 | PC12 | |
| Smartport | SP | TX 4 | PA0 | |
| Télémétrie ESC | TLM | TX 2 | PA2 | CLI: set esc_sensor_halfduplex = ON |
| Contrôle de la caméra | CC | PA8 | ||
| SDA | SDA | I2C1_SDA | PB9 | Ext. Pull up nécessaire |
| SCL | SCL | I2C1_SCL | PB8 | |
| GPS | RX6 / TX6 | UART 6 | PC6 / 7 | |
| WS2812B LED | LED | PA15 | ||
| Avertisseur sonore | Bz- / Bz + | PB0 |
Emballage inclus:
1x contrôleur de vol Airbot F7
Petit rappel : dès réception de votre article, veuillez le connecter en USB et calibrer l’accéléromètre avant de commencer à souder
